SH IP核驗證平臺
【簡介】

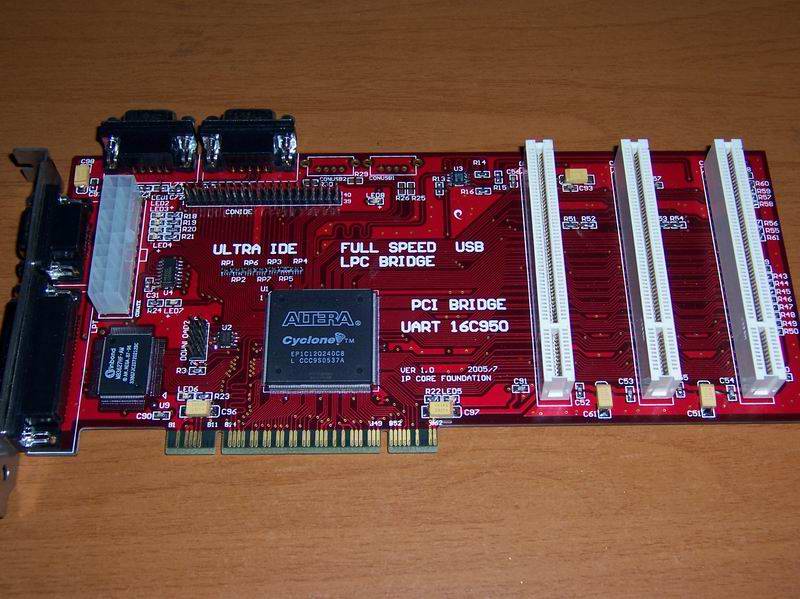

SH IP核驗證平臺采用ALTERA
1C系列大規模、高速FPGA，型號為EP1C12Q240C8，提供超過30萬門系統資源和240k
bit的內部高速FIFO，以及內部兩個高速PLL，可以合成10M到200M的系統核心時鐘，
還提供36對高速LVDS差分接口，大規模應用經過QUARTUS設計工具優化后可以達到100MHz系統工作頻率，滿足絕大多數用戶的應用，性價比很高。IP核驗證平臺采用6層板PCB設計，使用獨立的外部時鐘同步芯片，可以為PCI及其它接口提供穩定的零延遲時鐘系統電路，滿足PCI總線的時鐘要求，使驗證平臺高速，穩定，可靠的工作。
【詳細說明】
功能0 ： PCI 橋設備
完全VHDL、VERILOG源代碼設計提供，無時間限制；
支持PCI總線橋規范1.1協議；
支持PCI總線規范2.3協議；
即插即用，無需驅動，標準PCI橋功能；
支持PCI配置方式0，配置方式1；
支持PCI配置空間，IO空間，內存空間訪問；
支持PCI
VGA設備和ISA橋功能；
支持PCI中斷和4個BUSMASTER（DMA）設備；
支持PCI
延遲傳送，RETRY重入功能；
內部PCI讀寫FIFO各為512字節，4個PCI讀寫請求隊列；
內部集成旋轉優先級仲裁結構，公平的PCI主設備優先級設置；
PCI突發方式，133M字節/秒數據峰值傳送；
功能1、功能2： 16C950高速串口IP核設計
完全VHDL源代碼設計，標準接口模塊化設計，可以移植到非PCI接口應用；
軟件兼容16C550串口，提供WINDOWS2000和XP驅動程序和測試程序；
波特率范圍為300至115200，可以擴展至921600；
內部輸入輸出FIFO各512字節，滿足高速大容量串口通訊應用；
232方式全串口應用；
485自動翻轉信號輸出，控制7LB184自動收發切換；
可以外接光偶隔離；
占用700個宏單元，1萬5千門系統設計；
功能3：
LPC接口功能
LPC接口IP核通過接口轉換，提供對外部LPC控制器的控制，外部LPC設備芯片為WINBOND
83627/83627HF，提供兩個串口，1個并口，1個軟驅接口，1個鍵盤接口，1個鼠標接口及硬件電壓監控功能。
完全VHDL及VERILOG源代碼設計，無時間限制；
INTEL
LPC規范1.1協議；
支持IO和中斷操作；
完全的LPC
START、STOP操作規范；
小化等待延遲操作；
狀態機協議自動恢復；
提供WINDOWS
XP和2000驅動（因為系統無法對兩個LPC進行操作，因為端口定義都是一樣的，所以采用轉換方式操作，避免沖突）；
占用400個宏單元，約1萬門系統設計；
功能4：
PCI多功能通用主設備
通用32位外部總線接口，24位地址總線接口輸出，BUSMASTER方式數據傳送，輸入輸出FIFO各為1K字節；
可以連接外部IO設備，如A/D，D/A等；
內部提供SDRAM參考設計，可以直接連接外部SDRAM和FLASH等存儲設備；
大提供64個輸入輸出GPIO；
AMCC
S5933兼容寄存器和BUSMASTER工作方式；
可以為用戶定制IO接口連接外部設備；
占用600個宏單元，1萬5千門系統設計，外部接口頻率大可以達到80MHz,連接SDRAM可以達到66MHz工作頻率；
LVDS接口設計輸出；
功能5： PCI
IDE接口
完全VHDL源代碼設計，標準模塊化設計，可以移植到其他總線接口；
支持ATA-6協議；
標準PCI NATIVE方式PCI
IDE接口；
BUSMASTER
IDE接口支持；
標準PCI
HOST方式，WINDOWS自帶驅動；
支持PIO
0，1，2，3和多字DMA 0、1、2方式；
支持UDMA33/66設計；（如果需要，請聯系技術支持）
建議使用80針排線，減小干擾；
外部22歐姆終結電阻，減小反射波干擾，匹配阻抗；
內部FIFO輸入輸出各512字節，可以根據客戶需求增加；
2200個宏單元設計，5.5萬門系統設計，33.33MHz工作頻率；
【訂購信息】
SHH1： 不單賣
SH硬件驗證平臺電路板一張，SH硬件驗證平臺原理圖設計及PCB庫設計，無IP核提供，
BYTEBLASTER2下載電纜一根，QUARTUS2
5.1安裝光盤，驅動開發工具DRIVERWORKS和NTDDK安裝光盤；
SHD1： 2600元
SHH1+16C950串口源代碼設計+LPC接口源代碼設計+通用PCI主設備源代碼設計及以上源代碼
設計說明及操作手冊；
SHD2： 3600元
SHD1+PCI TO
PCI橋源代碼設計及操作手冊和源代碼設計說明；
SHD3： 3600元
SHD1+PCI
IDE接口源代碼設計及操作手冊和源代碼設計說明；
SHD4（SHD3+SHD2）： 5000元
以上開發板均提供半年保修及長期技術支持服務，可以幫助客戶進行設計和檢驗；
購買以上開發板均贈送以下IP核設計：
標準SDRAM接口設計；
標準I2C接口設計；
標準AC97音頻接口設計；
標準USB功能IP核設計；
ALTERA MEGA
IP核設計說明；
ALTERA
下載電纜使用說明；
驅動程序源代碼及開發流程說明；
SH IP核驗證平臺還可以提供多種內部IP核功能，可以為用戶定制開發各種IP核設計，如：
ALTERA
NIOS2 CPU嵌入式系統設計；
8259兼容中斷控制器；
DDR
SDRAM和SDRAM控制器；
LCD控制器，帶8M字節本地SDRAM顯示緩存，大支持1024x768顯示分辨率；
I2C控制器；
高速定時計數器；
嵌入式CPU總線擴展，如三星ARM2440
400MHz CPU外擴標準PCI總線設計；
以及其它用戶定制設計；
