隨著廣播電視發射技術、自動控制技術、計算機技術、網絡技術的發展，控制技術逐漸向智能化、集中化方向發展，采用Web技術、Internet瀏覽器等技術，使各級主管領導和相關部門方便地即時訪問實時監控系統，共享實時信息，有利于準確、快速地掌握情況進行分析、決策，提高管理水平和工作效率。
?????
廣電臺站安全傳輸發射自動化綜合監控平臺利用計算機技術、網絡與通信技術、自動化技術、以及專家系統等先進技術，實現廣電局下屬各臺站主備用發射機組的自動化控制、節目源監測、電子圍欄安全保衛 、視頻監控、機房環境動力設備監測等，實現發射臺“有人留守，無人值班”，建設面向全局統一平臺的遠程集中綜合監控系統。
?????
廣電臺站安全傳輸發射自動化綜合監控平臺是北京合眾普瑞科技有限公司針對廣播電視行業實際需求自主研發的產品。系統秉持了傳統與技術進步兼容并蓄的理念，按照信息化理論和軟件工程的思想，充分參照了《發射臺站安全傳輸發射自動控制平臺技術規范》，并結合用戶的實際需求，利用計算機技術、網絡與通信技術、自動化技術以及專家系統等先進技術，實現廣電局下屬各臺站主備用發射機組的自動化控制、節目源監測、監聽監看、視頻監控及周界安防報警、機房環境動力設備監測等功能。
?
?????

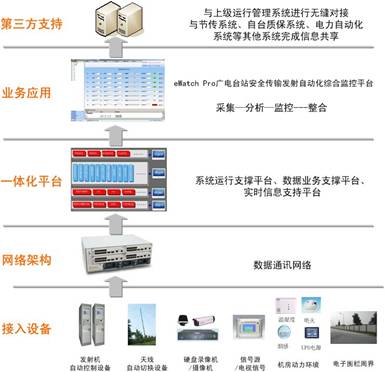

系統由接入設備、網絡架構、一體化平臺、業務應用、第三方支持等部分組成。
?
?????

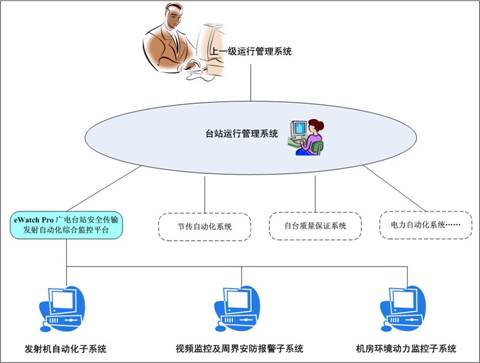

臺站運行管理系統是基層臺站的“指揮中心”，是完成安全傳輸發射工作的重要保障；eWatch Pro廣電臺站安全傳輸發射自動化綜合監控平臺基于臺站各項業務，實現資源的優化配置，是臺站日常運行的重要組成部分。
?
?????

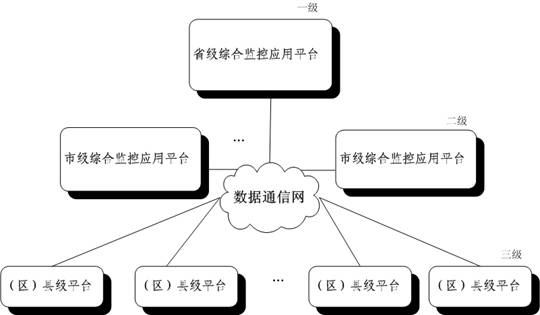

作為面向全省（全局）的統一平臺的遠程集中監控系統，涉及的臺站較多，系統依托數字化、網絡化、綜合化，采用分布式結構；遵照逐級管理、區域歸屬原則；各級平臺既彼此相對獨立運行，又能向下授權訪問。
?????
臺站監控系統采用當前控制領域先進的“集散”控制理念。即管理相對集中，但控制回路高度分散，這樣大限度地回避了系統的風險，即使有個別的監控單元出現了故障也不影響整個系統的運行。同時還可以大大提高每個環節的控制效率。
?????
中心管理系統采用先進的B/S和C/S相結合，大限度地提高了監控系統的工作效率，系統完全融合INTERNET技術。
?????
針對發射臺電磁干擾相對復雜情況，我公司在器件選型、線路板設計、產品結構設計及工程實施中采取了多項抗干擾的措施，確保系統運行安全可靠。
?????
在軟件系統的設計上采用了多級用戶管理模式,完善的用戶權限管理和認證，確保了系統安全可靠的運行。
?????
多級平臺、多服務器系統架構，各平臺之間相對獨立，通過目錄服務實現多級平臺管理，上級平臺可以訪問下級平臺視頻、數據。
?????
平臺采用模塊化設計，機房發射機自動化子系統可以兼容不同廠家的廣播、電視發射設備。
?????
視頻環境監控對國內外主流視頻編碼器、硬盤錄像機等設備進行統一接口封裝，在一個平臺下完成對不同廠家的發射機狀態顯示和視頻圖像顯示，以及對前端設備的統一控制、管理；對廣電發射臺原有系統進行整合，實現統一監控、集中管理。減小成本投入、提高生產效率。
?????
系統平臺支持統一管理、統一設計，支持多級平臺，系統平臺支持機房發射機組自動化監控、節目源監測、周界電子圍欄安保系統、視頻監控系統、機房環境動力設備監控等子系統。
?
?????
發射機自動化子系統主要完成發射機的手/自動開關機、故障手/自動倒機、故障報警及運行檢測、網絡信息共享及數據轉儲、遠程報表、遠程監控、故障自動發送手機短信、GPS校時等功能，改變過去以人為主的監控模式為以計算機監控為主的模式，減輕值班人員的勞動強度，大大提升發射臺站的管理水平和自動化水平，使各發射臺站逐漸過渡到“無人值班、有人留守”這一目標。
?????
■ 發射機運行狀態監測
????????
● 從全臺到具體某一臺發射機的運行狀態監測。當任何一臺發射機狀態發生變化時，界面實時刷新顯示
?????
■ 發射機故障監測
????????
● 提供對通過數據交換單元接收到的發射機故障信息進行報警提示和詳細故障信息（故障前60秒模擬量）的查詢
????????
● 根據運行圖自動開關機（包括緊急、周期、日常運行圖）
?????
■ 天饋線工作狀態監測
????????
● 接收天饋線實時狀態數據，并提供機房天線交換路由界面進行實時監測
????????
● 根據機器運行狀況實現手、自動倒天饋、主備機手、自動切換播出
????????
● 各系統及相關設備的統一時鐘，GPS時鐘的手、自動校正
????????
● 當故障報警發生時，系統可通過短信報警器把相關的報警信息發送到預先設定的負責人手機上
 ?
?
七、視頻監控及周界安防報警子系統
????????
● 對周界圍墻、門口、機房樓道、各發射機機房、天饋區域等重點區域進行安全監控和設備運行實時監控
????????
● 電子圍欄采用高壓脈沖技術，系統容阻擋、報警、監控于一體；同時可與視頻監控子系統聯動
 ?
?
八、機房環境動力監控子系統
?????
■ 系統可以接入各種數據采集設備，如環境溫度、環境濕度、交流供電電壓、交流供電電流、直流供電電流、直流供電電壓數據實時顯示，浸水、煙霧、紅外、門禁等告警源實時監測，顯示實時告警狀態，還可以監控智能空調、智能UPS等設備運行狀態的監測
????????
● 對機房環境溫度、濕度、浸水、煙霧、紅外等實時監測告警
????????
● 對機房門禁開關監測
????????
● 對機房交流供電系統監測，包括供電電壓、電流、頻率等
????????
● 對機房直流供電系統監測，包括蓄電池組單體電壓、每組充放電電流等
????????
● 對機房UPS系統監測，包括輸入輸出電壓和電流、旁路供電等
????????
● 發射機機房的空調智能控制、失電監測等
 ?
?
|
